Cómo instalar una bomba presurizadora: guía técnica completa

Una presurizadora de buena calidad puede durar más de diez años, o quemarse en semanas. La diferencia casi nunca está en la bomba, sino en cómo se instaló. En Master Equipos vemos los mismos casos una y otra vez: equipos que cavitan porque se les redujo la succión, sellos destruidos por trabajar en seco y motores quemados por un breaker mal elegido.

Esta guía es para plomeros, instaladores y propietarios que quieren hacerlo bien desde el principio. Si buscas los fallos típicos de un modelo en línea, revisa también los errores más comunes al instalar una presurizadora en línea.

1. Por qué la instalación decide la vida de la bomba

Tres fenómenos explican la mayoría de las fallas prematuras:

• Golpe de ariete. Cuando el agua en movimiento se detiene de golpe (una válvula que cierra rápido, una check que “aplaude” al parar la bomba), se genera una onda de presión que puede reventar uniones, dañar el manómetro y fatigar la carcasa.
• Cavitación. Si la bomba no recibe suficiente agua en la succión (tubería angosta, filtro tapado, demasiada altura de succión), la presión a la entrada baja tanto que el agua forma burbujas de vapor. Al reventar contra el impulsor, lo van picando. Suena como si la bomba tuviera piedras adentro.
• Sobrecalentamiento. Una bomba sin agua, con arranques demasiado frecuentes o con voltaje bajo se calienta hasta dañar el sello mecánico o el bobinado.

Tres formas de controlar una presurizadora

Antes de instalar, identifica qué tipo de control tiene tu equipo, porque eso cambia la valvulería:

Tipo de control	Cómo arranca y para	Dónde se usa	Qué exige en la instalación
Por flujo (fluxostato)	Arranca cuando detecta que abriste un grifo y para cuando deja de circular agua	Presurizadoras pequeñas para duchas y calentadores, casi siempre con tanque elevado	Que llegue agua a la bomba por gravedad con caudal suficiente para activar el sensor
Por presión (presostato + tanque hidroneumático)	Arranca al bajar la presión y para al alcanzar la presión de corte	Casas completas, comercios, sistemas desde cisterna	Válvula check obligatoria y tanque con la precarga correcta. Ve qué es un presostato
Velocidad variable (inverter)	Un variador ajusta las revoluciones del motor para mantener una presión fija	Casas y edificios que quieren presión constante y menor consumo	Sensor de presión bien ubicado y alimentación eléctrica estable

Nota técnica: un equipo de velocidad variable como la LEO MAC550 ya trae integrados la check, el sensor, el variador y un tanque pequeño. Eso simplifica la instalación, pero no elimina las válvulas de corte, el bypass ni la protección eléctrica.

Quién hace qué

Una presurizadora toca dos especialidades. La parte hidráulica le corresponde al plomero, y la parte eléctrica a un electricista que trabaje bajo una norma de referencia, como el NEC. Si una sola persona hace las dos, que asuma ambas responsabilidades: una conexión de agua impecable no sirve de nada con un cable subdimensionado o sin tierra física.

Antes de empezar: herramientas y verificaciones

Herramienta o verificación	Para qué sirve
Llaves de tubo y ajustables, cortatubo, cinta teflón y sellador de roscas	Armar las uniones sin fugas
Nivel de burbuja	Dejar el eje de la bomba horizontal
Manómetro de glicerina (0 a 10 bar)	Medir la presión real y ajustar el presostato
Multímetro y pinza amperimétrica	Comprobar el voltaje y la corriente del motor
Calibrador de llantas	Revisar la precarga del tanque hidroneumático
Ficha técnica del equipo	Confirmar el voltaje, la corriente, la temperatura máxima del agua y la posición de montaje
Voltaje disponible en el punto	Muchas presurizadoras trabajan a 220 V. No conectes un equipo de 220 V a 120 V ni al revés
Reglamento de tu proveedor de agua	Saber si se permite bombear directo de la red (ver sección 3)

2. Dónde colocar la bomba

Presurización integral o puntual

• Integral: la bomba presuriza toda la casa. Va en la línea principal, antes de que se divida en ramales (agua fría, calentador, jardín). Así todos los grifos reciben la misma presión.
• Puntual: la bomba solo refuerza un ramal, por ejemplo una ducha con poca presión o la alimentación del calentador. Es más barata, pero los demás puntos siguen con la presión original.

Además, el lugar debe:

• Estar lo más cerca posible del tanque o la cisterna, para que la succión sea corta.
• Tener ventilación y estar protegido de la lluvia directa, salvo que el equipo esté diseñado para exterior.
• Ser accesible para mantenimiento, con espacio para retirar la bomba.
• Tener una base firme y nivelada, con un apoyo antivibratorio.

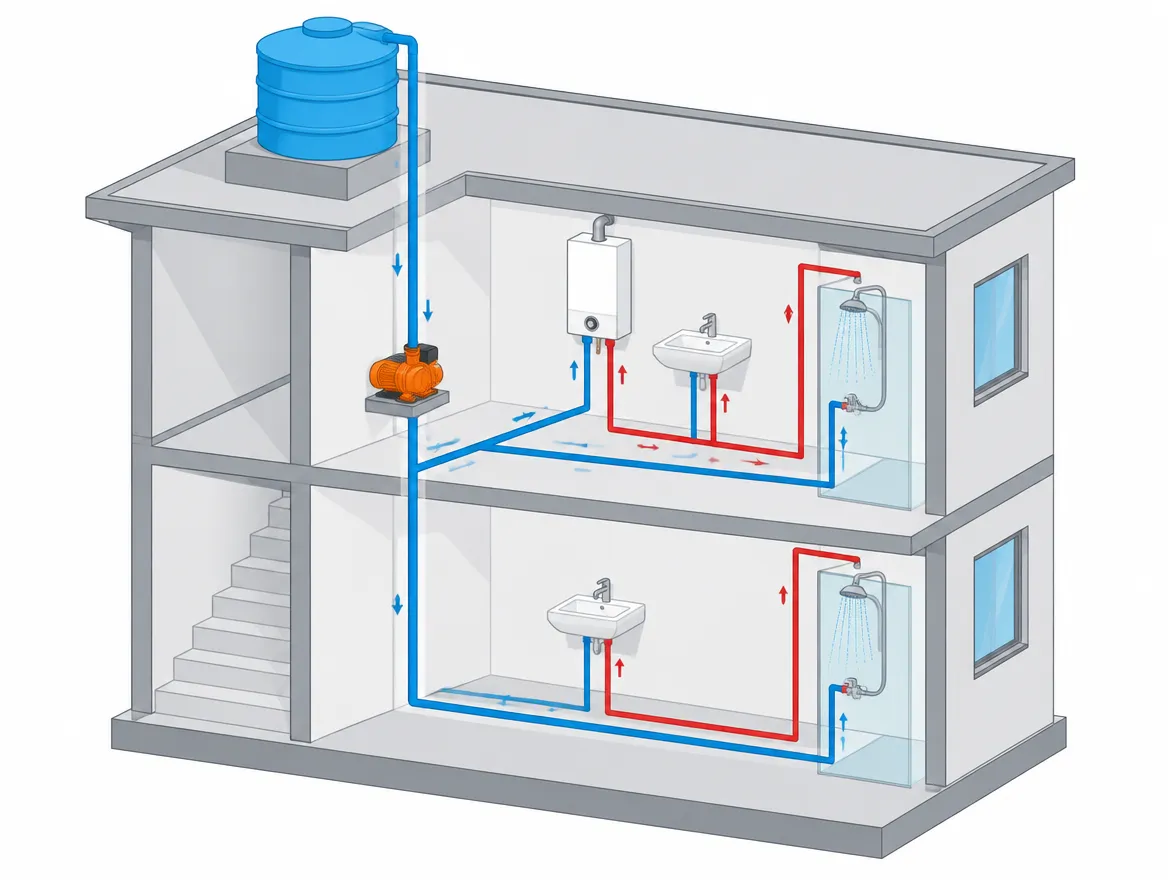

La regla de oro con el calentador

La bomba siempre va en la entrada de agua fría del calentador, nunca en la salida de agua caliente. Hay tres razones:

1. Temperatura. La mayoría de presurizadoras domésticas están diseñadas para agua fría o tibia. La MAC550, por ejemplo, admite agua de hasta 40 °C. Bombear agua caliente acelera el desgaste de sellos y empaques.
2. Presión equilibrada. Si presurizas antes del calentador, el agua fría y la caliente llegan a la ducha con la misma presión. Si solo presurizas la caliente, la mezcladora queda desbalanceada y la temperatura cambia sin control.
3. El calentador también lo necesita. Los calentadores de paso necesitan un caudal mínimo para encender. Presurizar su entrada ayuda a que enciendan de forma estable.

3. El bypass: agua aunque la bomba no funcione

El bypass es un tramo de tubería que rodea a la bomba. Permite que siga llegando agua a la casa cuando se va la luz, cuando la bomba falla o mientras la desmontas para darle mantenimiento. Sin bypass, una bomba descompuesta te deja sin agua. Con bypass, solo pierdes presión.

Lo correcto es que el bypass lleve una válvula check. Así, cuando la bomba trabaja, la presión que genera cierra la check y el agua no regresa por el bypass. Cuando la bomba se apaga, la check se abre sola y el agua pasa sin que tengas que tocar nada. Agrega también una llave de paso en el bypass para poder cerrarlo si hace falta.

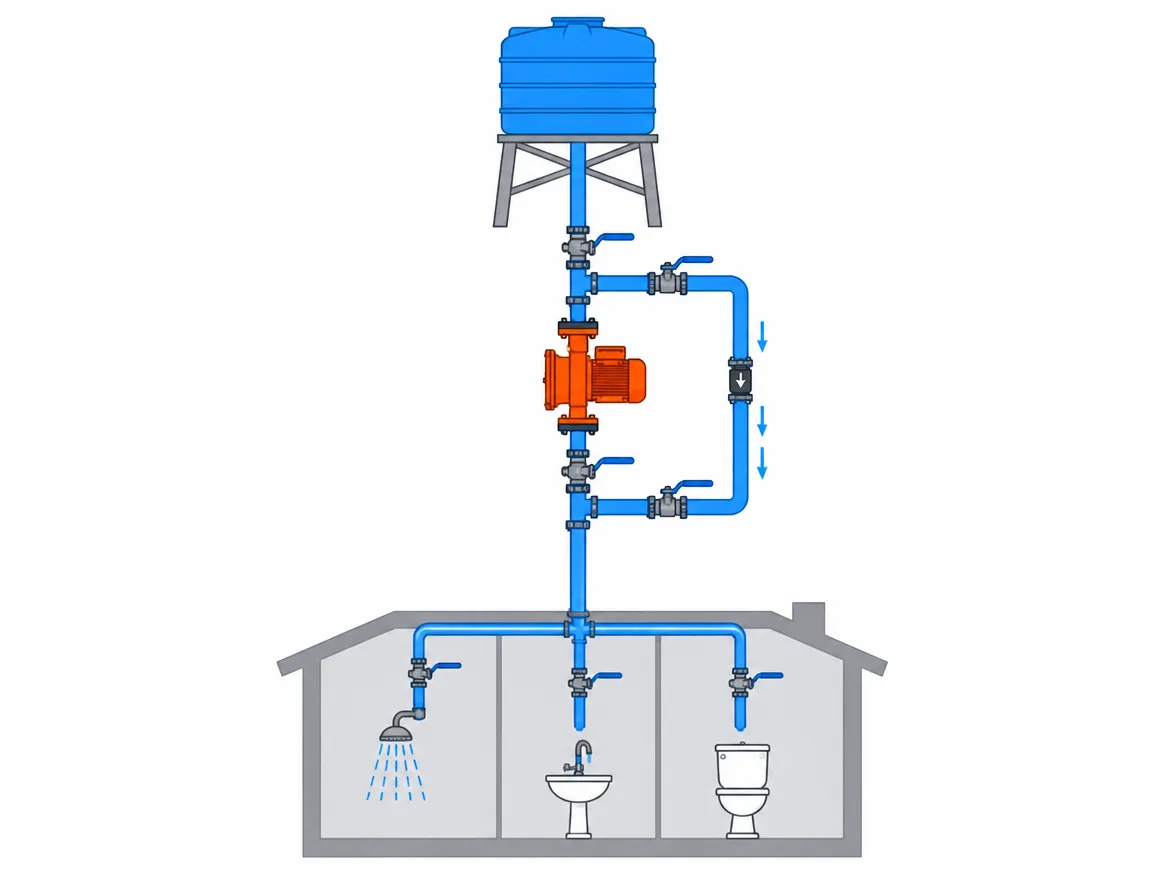

Escenario 1: tanque elevado (por gravedad)

Es el caso más sencillo. El tanque en la terraza o en una torre ya da algo de presión por la altura. Si la bomba se detiene, el agua sigue bajando por el bypass con la presión natural del tanque, que suele ser baja pero suficiente para lo básico.

Configuración: llave de paso antes y después de la bomba, y bypass en paralelo con su check y su llave.

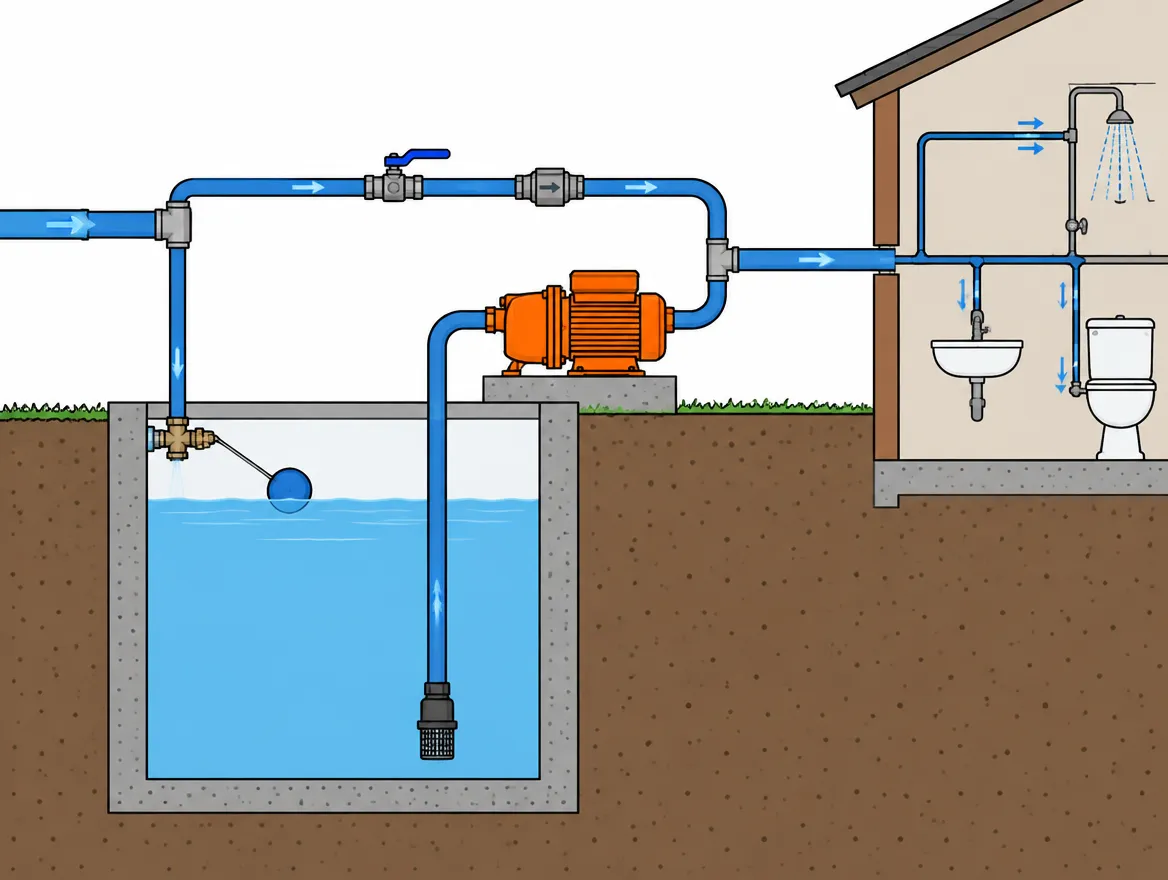

Escenario 2: cisterna o tanque enterrado

Aquí la bomba succiona desde abajo, así que un bypass alrededor de la bomba no sirve: sin bomba, el agua no sube sola. El bypass conecta la acometida de la red municipal directo a la distribución de la casa, sin pasar por la cisterna ni por la bomba. La presión será la que tenga la red en ese momento, a veces muy baja, pero te saca de apuros.

Configuración: una derivación desde la tubería de llegada, antes del flote de la cisterna, con llave de paso y válvula check, que se une a la línea de descarga de la bomba. La check evita que la bomba empuje agua de regreso hacia la red.

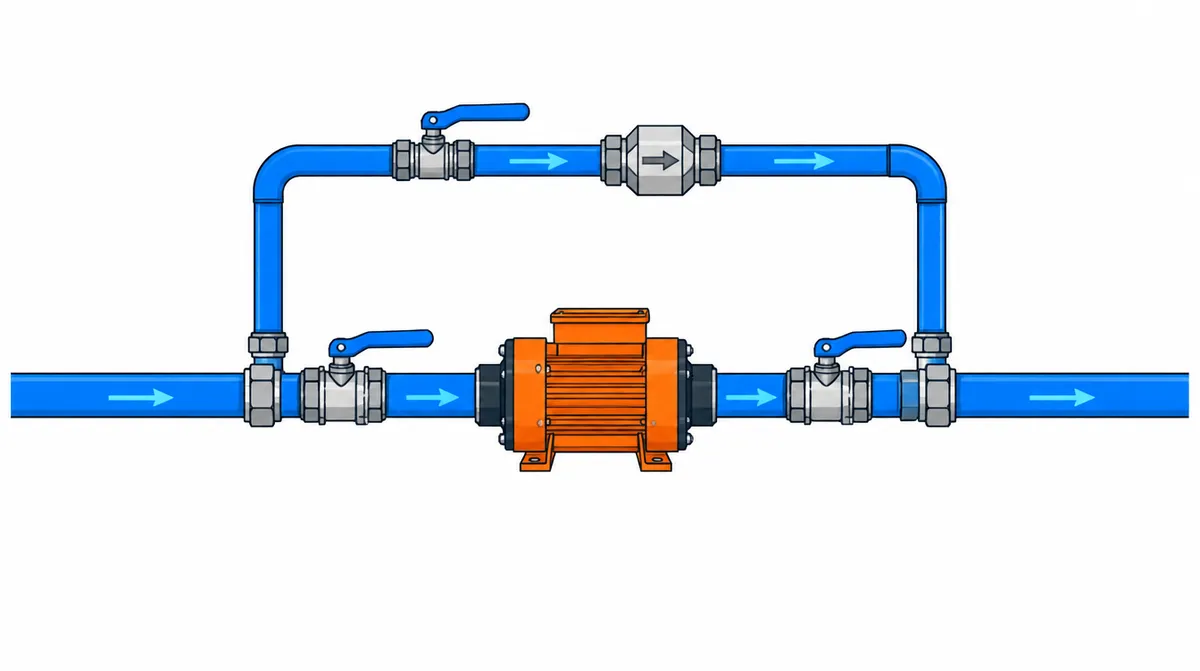

Escenario 3: presurización directa en la línea

La bomba se conecta en la tubería que viene de la red, sin tanque de por medio. El bypass es igual que en el escenario 1.

Nota técnica: muchas empresas de agua no permiten succionar directo de la red. La bomba le baja la presión a los vecinos y, si la red se vacía, puede jalar agua contaminada por fisuras de la tubería. Antes de instalar en línea, consulta el reglamento de tu proveedor. Lo más seguro es llenar primero una cisterna o un tanque y bombear desde ahí.

4. Rotor húmedo o rotor seco

Las presurizadoras domésticas usan dos tipos de motor, y cada uno tiene sus propias reglas de montaje.

Característica	Rotor húmedo	Rotor seco
Cómo se enfría	El agua bombeada enfría y lubrica el rotor	Un ventilador en el motor; el agua no toca el rotor
Sello mecánico	No tiene; el rotor está aislado dentro de una camisa	Sí; separa el agua del motor y se desgasta con el uso
Posición del eje	Estrictamente horizontal, o el rotor se queda sin lubricación	Según el fabricante; en general horizontal sobre base fija
Ruido	Muy silencioso	Más ruidoso, por el ventilador
Potencia típica	Pequeña, para presurización puntual	De pequeña a grande, para casas completas y edificios
Mantenimiento	Purgar el aire y revisar que el rotor no se trabe por sarro	Revisar el sello, los rodamientos y la limpieza del ventilador

Cómo purgar y cebar la bomba

El aire atrapado es enemigo de los dos tipos: en rotor húmedo deja sin lubricación al rotor, y en rotor seco hace trabajar en seco al sello.

1. Cierra la llave de descarga y abre la de succión.
2. Bomba de superficie que succiona desde abajo: quita el tapón de cebado del cuerpo y llénalo de agua hasta que rebose junto con la tubería de succión. Si tiene válvula de pie, el nivel debe mantenerse. Si baja, la válvula está fugando.
3. Bomba alimentada por gravedad: abre la succión y deja que el agua llene la bomba. Afloja el tapón de purga hasta que salga agua sin burbujas.
4. Rotor húmedo: afloja el tornillo de purga en la cabeza del motor hasta que salga un hilo de agua continuo y vuelve a cerrarlo.
5. Coloca el tapón con teflón, abre la descarga poco a poco y enciende.
6. Si la presión no sube en 1 o 2 minutos, apaga y repite. Nunca dejes la bomba girando en vacío “para que agarre”.

5. Válvulas, diámetros y tuberías

Succión e impulsión

• La succión nunca más angosta que la entrada de la bomba. Si la tubería de succión es larga o tiene muchos codos, usa un diámetro mayor que el de la entrada. Reducir la succión es la causa más común de cavitación.
• La impulsión puede ser igual que la salida de la bomba, o mayor si el recorrido es largo, para reducir pérdidas.
• Evita codos de 90° pegados a la entrada de la bomba. Deja un tramo recto de al menos cinco veces el diámetro de la tubería antes de la boca de succión.
• En succión desde cisterna, la tubería debe subir continuamente hacia la bomba, sin crestas donde se acumule aire.

Tramo	Velocidad del agua recomendada (orientativa)	Si se excede
Succión	Hasta 1.5 m/s	Cavitación, ruido, pérdida de caudal
Impulsión	Hasta 2.5 m/s	Ruido en tuberías, más golpe de ariete y pérdidas

Para saber qué caudal necesitas y elegir diámetros, usa nuestra guía de cómo calcular el caudal de una bomba.

Tipos de válvulas y dónde van

• Llaves de paso de bola (esféricas): una antes y otra después de la bomba. Te permiten desmontarla sin vaciar la instalación. Deben ser de paso completo para no estrangular el flujo.
• Válvula check (de retención):
  • Obligatoria en sistemas por presión. Sin check, al apagarse la bomba el tanque hidroneumático se descarga hacia atrás y la bomba arranca y para sin control. Si el equipo ya la trae integrada, no agregues otra en serie sin necesidad.
  • En sistemas por flujo con tanque elevado, no hace falta en la línea principal. Una check extra agrega pérdida de carga, y con poca altura de tanque puede impedir que el agua active el fluxostato. La única check necesaria en ese caso es la del bypass.
  • Prefiere checks de resorte en lugar de checks de columpio en la descarga. Cierran antes de que el agua se devuelva y reducen el golpe de ariete.
• Válvula de pie (pichancha): solo en succión desde cisterna con bomba de superficie. Llévala con su rejilla y déjala entre 15 y 20 cm sobre el fondo para no succionar lodo.

Uniones y antivibratorios

• Coloca uniones universales (tuercas unión) en la succión y en la descarga, junto a las llaves de paso. Así sacas la bomba en minutos sin cortar tubería.
• Usa mangueras o manguitos flexibles antivibratorios en la conexión de la bomba, sobre todo si está anclada a una losa o cerca de los dormitorios. Evitan que la vibración se transmita a la tubería y alargan la vida de las uniones.
• La tubería no debe colgar de la bomba. Soporta los tramos con abrazaderas para que la carcasa no cargue peso.

6. Instalación eléctrica y protección contra trabajo en seco

Protección eléctrica mínima

• Circuito exclusivo. La bomba no debe compartir circuito con tomas de cocina ni con otros motores.
• Breaker termomagnético dimensionado según la corriente del motor que indica la placa, no “el que había en bodega”. Un breaker demasiado grande no protege el motor.
• Protección diferencial (GFCI o interruptor diferencial de 30 mA). El agua y la electricidad están juntas en el mismo equipo: el diferencial corta la energía si hay una fuga a tierra que podría electrocutar a alguien.
• Tierra física real. Una varilla de tierra conectada al tablero y al borne de tierra de la bomba. Un cable verde que no llega a ningún lado no cuenta.
• Cable del calibre correcto para la corriente y la distancia. Un cable delgado provoca caída de voltaje, y el motor se calienta aunque el breaker no se dispare.
• Voltaje estable. Si en tu zona hay variaciones frecuentes, un controlador con protección de alto y bajo voltaje evita que el motor se queme.

Más detalles en nuestra nota sobre tableros eléctricos para bombas.

Cómo evitar que la bomba trabaje en seco

Trabajar sin agua daña el sello mecánico en minutos y puede quemar el motor. Hay dos formas de prevenirlo:

Sistema	Cómo funciona	Ventajas	Limitaciones
Flotador eléctrico o electrodos en la cisterna	Corta la bomba cuando el nivel de la cisterna baja del mínimo	Protege desde el origen; sencillo y económico	Requiere cableado hasta la cisterna; el flotador puede trabarse
Protección electrónica en el equipo o controlador	Detecta la falta de agua por la corriente o el flujo del motor y lo apaga	No necesita sensores en el tanque; también protege si se tapa la succión	Depende de que el equipo o controlador la incluya

El controlador LEO C1SP1 protege bombas de 0.5 a 3 HP a 220 V contra el trabajo en seco sin necesidad de sensor, y además contra sobrecarga, variaciones de voltaje y motor trabado. También admite flotador, electrodos o presostato, por lo que puedes combinar las dos protecciones.

7. Checklist de puesta en marcha

Sigue este orden en el primer arranque para no dañar sellos ni bobinados:

1. Revisa la instalación hidráulica. Todas las uniones apretadas, las tuberías soportadas y el eje de la bomba nivelado.
2. Llena y purga. Ceba o purga la bomba según la sección 4 hasta que salga agua sin aire.
3. Revisa el tanque hidroneumático (sistemas por presión). Con el tanque vacío de agua, mide la precarga con el calibrador. Normalmente debe quedar unos 0.2 bar (3 psi) por debajo de la presión de arranque del presostato. Confírmalo en la ficha del equipo.
4. Verifica el voltaje en el punto de conexión con el multímetro, y que coincida con la placa del motor.
5. Comprueba las protecciones: breaker y diferencial en su lugar, y la tierra conectada.
6. Abre la succión por completo y deja la descarga apenas abierta.
7. Enciende y observa el manómetro. La presión debe subir en pocos segundos. Si no sube, apaga y vuelve a purgar.
8. Abre la descarga poco a poco hasta abrirla del todo.
9. Mide la corriente con la pinza amperimétrica. Debe estar por debajo de la corriente nominal de la placa.
10. Prueba el ciclo completo. Abre y cierra grifos: la bomba debe arrancar y parar sin golpeteos ni ciclos cortos (arranques cada pocos segundos).
11. Prueba el bypass. Apaga la bomba y verifica que siga llegando agua a la casa.
12. Revisa fugas y ruido después de 15 minutos de operación. Un zumbido metálico o un ruido de piedras indican aire o cavitación.
13. Deja anotado el modelo, la fecha, la presión de ajuste y la corriente medida, para tener una referencia en el mantenimiento.

¿Qué equipo necesitas?

• Casa completa con presión constante: una presurizadora de velocidad variable como la LEO MAC550, que integra la check, el sensor y el variador, y protege contra el trabajo en seco.
• Casas grandes, edificios o mucha altura: una bomba multietapa horizontal LEO EDH con su sistema hidroneumático. Ve las ventajas de los sistemas hidroneumáticos.
• Ya tienes bomba pero sin protecciones: agrégale el controlador C1SP1.

¿Tienes dudas sobre tu instalación o quieres que te recomendemos el equipo? Escríbenos por WhatsApp con una foto de tu tanque o cisterna y de la tubería actual, y te ayudamos a armar el sistema correcto.
